Bevægelsesdetektorer^PIR180 bevægelsessensor, overflademonteret MCR-09 IP65

PIR180 bevægelsessensor, overflademonteret, MCR-09, IP65

180 graders bevægelsessensor, overflademonteret, IP65

ZAMEL MCR-09

• Styrer automatisk belysningeller ethvert andet elektrisk apparat
• Overflademonteret (på væg eller loft)
• Højopløseligt bevægelsesdetekteringsområdeca. 12 m inden for et 180-graders område
• Justerbart detektionsområde
• LED-kompatibilitet
• Hermetisk husIP65
• Lysstyring foranghave, have og indgangsbygning,toiletter, bade, rum med høj luftfugtighed, gange, korridorer, omklædningsrum

Sættet består af

• 1 stk. MCR-09 bevægelsessensor
• Brugsanvisning på polsk

• Hermetisk, overflademonteretMCR-09 bevægelsessensorbruges tilautomatisk lysstyringellerenhver anden elektrisk modtager i hjemmetellerudendørs.
•    Dens design er baseret pået moderne infrarødt (PIR) bevægelsesdetektorsystem.
•    Enhedenregistrerer bevægelse inden for et overvåget område med en radius på ca. 12 m inden for et 180-graders område.
•    Enhedens design er udviklet til også at tilladetil udendørs montering.
•    Bevægelsessensorengiver mulighed for at justere detektionsfeltet ved at placere sensorhovedet korrekt.
•  Under drift, det eksterne lysintensitetsniveau    er også tjekket.     Hvis bevægelsessensoren registrerer bevægelse, og lysniveauet er under den værdi, der er indstillet i enheden,
•  sensoren tænder for belysningen og begynder at tælle den indstillede tid ned.     Hvis bevægelsessensoren registrerer bevægelse, og lysniveauet er under den værdi, der er indstillet i enheden,
•  sensoren tænder for belysningen og begynder at tælle den indstillede tid ned.
•  Hvis bevægelsessensoren automatisk slukker belysningen efter den indstillede tid er gået, slukker bevægelsessensoren automatisk belysningen.
•    Men hvis bevægelsessensoren registrerer bevægelse under timeren, genstarter timeren fra begyndelsen.

   Enhedens design gør, at den kan bruges til at styre belysning i gange, trappeopgange, garager eller garageindkørsler, haver, lagerbygninger, toiletter, haller og bryggers.

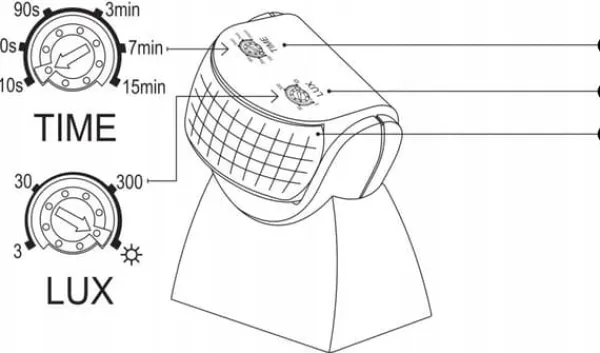

Enhedsbeskrivelse

Justering af belysningstid

Justering af lyssensor

Bevægelsessensor

Hvor skal sensoren placeres korrektSiden enheden bruger infrarød stråling til at registrere ændringerforårsaget af termiske ændringeri det overvågede område,

• enheden bør ikke monteres:
• modsatte genstande med stærkt reflekterende overflader såsom spejle,
• i nærheden af ​​varmekilder som radiatorer, pejse, klimaanlæg, kraftig belysning osv.,

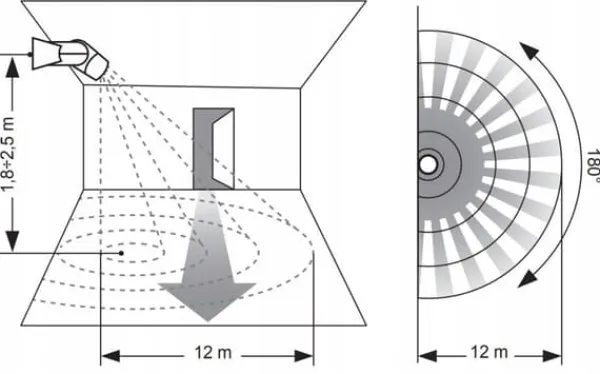

i nærheden af ​​genstande, der kan bevæge sig i vinden, såsom gardiner, høje planter, buske osv.Enhedenskal monteres i en højde af ca. 1.82,5 m. Derefter overvåges

området har en diameter på cirka 12 m.Bevægelsesdetektering i retning af sensoren er meget svagere.Sensorenfungerer væsentligt bedrenårDetektion opnås ved at skære den infrarøde linje i en retning parallelt med sensoren

som illustreret i det skematiske diagram.

   Montering og tilslutning af sensoren

Vælg den endelige placering for enheden.

Afbryd strømforsyningskredsløbet ved hjælp af en sikring, afbryder eller afbryder tilsluttet til det relevante kredsløb.

   Kontroller strømforsyningskablerne for spændingsfri drift ved hjælp af en egnet enhed.

   Monter enheden på det tilsigtede sted. For at gøre dette skal du fjerne sensorens bageste monteringsdel og føre tilslutningskablerne gennem monteringshullerne. Monter derefter sensormonteringspladen på væggen ved hjælp af monteringsindsnævringerne.

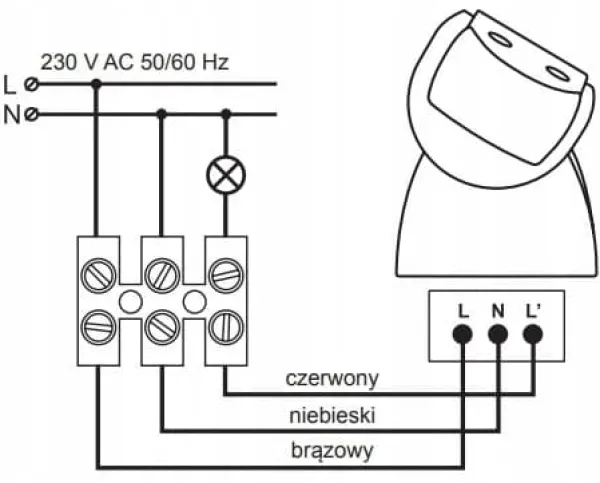

   Tilslut kablerne i henhold til ledningsdiagrammet.

   Foretag sensorindstillinger og justeringer. Vælg først den ønskede belysningsvarighed ved hjælp af “TIME” potentiometeret. Brug derefter potentiometeret “LUX” til at indstille lysintensitetstærsklen, ved hvilken sensoren begynder at fungere. Under test skal du sikre dig, at sensoren er inden for dens nominelle driftsbetingelser eller ændre sensorindstillingen.

   Vælg sensorens registreringsområde.

   Påfør strømforsyningsspændingen. Enheden tilpasser sig automatisk til driftsforholdene. Efter ca. 30-40 sekunder er enheden klar til drift.

• Tekniske specifikationer:Strømforsyningsspænding:
• 230 V ACStrømforsyningsfrekvens:
• 50 HzBevægelsesdetekteringsvinkel:
• 180°Maksimal driftsområde:
• 12 m (valgbar)Tændtid for belysning:
• 3 s 15 minTidsmålingsnøjagtighed: afhængig af indstillingen:
• i 10 s: 3 s, i 15 min: 2 minLyssensor indstillingsområde:
• 32000 luxGlødepærer:
• 1200 WFCL fluorescerende lamper:
• 300 WLED pærer:
• 60 WStrømforbrug:
• <0,5 WHøjde installation:
• 1,8 2,5 mDriftstemperatur:
• -20 +40 °CTilladt luftfugtighed:
• < 93% RHDimensioner:
• 200 x 52 mmVægt:
